デジットオリジナルプロダクツのフルデジタルオーディオパワーアンプキット「D_5709kit」がついに完成、販売を開始いたしました!

ずっと半年程度、当キットの試作機を店頭や各製作会会場にて動作展示をしておりました。その間、たくさんのお客様からお問い合わせを受けておりましたが、本当にお待たせいたしました!

d5709bTI社フルデジタルアンプIC「TAS5709」を採用したフルデジタルオーディオパワーアンプの基板完成キット。
USBオーディオインターフェイス(PC オーディオ)やAV機器、ハイスペックゲーム機などから出力される光や同軸のデジタルオーディオ信号(S/PDIF信号)を入力して、最大20W+20W の高出力でスピーカをドライブ!

入力から出力までのオーディオ信号はすべてデジタル信号になりますので、デジタル信号をダイレクトに取り込みます。
そのため、従来のアナログオーディオ信号用の入力はございません。
デジタル入力は光と同軸(コアキシャル)の2系統を装備し、トグルスイッチで選択ができます。

ボリュームは音量用・バランス用を各1個ずつ。
入力から出力まですべてデジタル信号ですのでボリュームはあくまでも操作用で、中身はデジタルボリュームとなっております。
また、音量・バランス・レベルメータの情報はLCDに表示します。プッシュスイッチにて表示を切り替えることも可能ですが、音量・バランスのボリュームをまわせば自動的に該当の表示を行います。基本はレベルメータが表示されております。

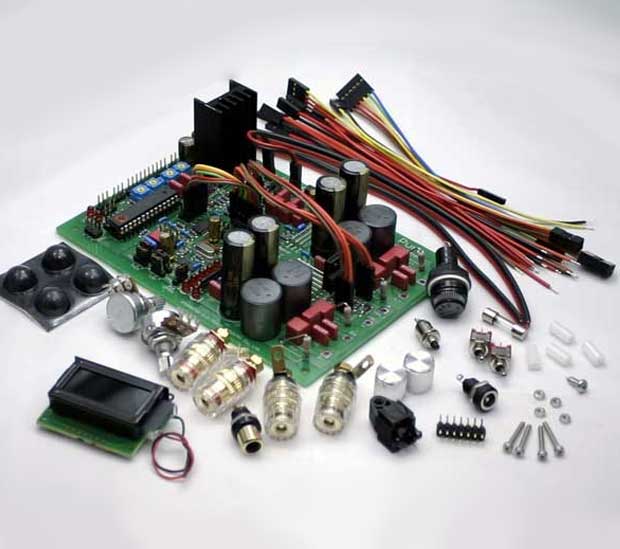

d5709本製品は基板完成キットで、基板上のパーツはすべて実装済みです。

基板から入出力などの外部への配線はハンダ付けが必要になりますが、比較的簡単に取り扱うことができます。



主な構成パーツ
tas5709メインチップにTI社のTAS5709PHPを採用。

シリアル入力:L/R/I2S、8kHz-48kHz(SR)。20Wx2ch(8ΩBTL)出力。VR、EQ、DRCコントローラー内蔵。I2C制御。




dir9001デジタル・オーディオ・インターフェイスには同じく
TI社のDIR9001を採用

PC用高音質サウンドカードやAV機器に搭載されている96kHzデジタルオーディオレシーバIC。



d5709_mega168pコントローラにAVRマイコン ATmega168P-20PAを
採用。
制御プログラムは書込済です。





回路図
d5709_sch













オーディオ用パーツをふんだんに使用!
d5709_wimad5709_matsu






オーディオ用コンデンサにWIMAのフィルムコンデンサと
Panasonicのオーディオ用電解コンデンサを採用。

d5709_coilgold_mekki






コイルは東光のデジタルオーディオ専用品
コネクタ関連はすべて金メッキパーツを採用、スイッチも内部接点が金メッキのものを採用しております。

付属LCD「SC0802EBWB-XA-GB-G01」(白文字表示)
sc0802ewhite






ブルーバックの白文字表示がカッコイイLCDを標準装備。
ここに音量・バランス・レベルメータの情報が表示されます。


お好きなカラーにカスタマイズ!
sc0802_all









SC0802EシリーズのLCDは合計6種類デジット店頭で取り揃えております。
本製品には白文字タイプのLCDが付属しておりますが、
フルデジタルオーディオパワーアンプをご購入の際、

お好みのカラーのLCDと交換させていただきます!

お気軽にデジットの店頭スタッフまでお声をお掛けください!

また、カスタム感覚でLCDを取り替えたい!カラフルなLCDを他の工作で使用してみたい!という方のため、LCDの単品販売も行っております。販売価格各¥1,008-
8文字2行SC0802Eシリーズ
Blog記事

電源(ACアダプタ)
wd19320






電源にはACアダプタが使用できるよう、2.1ΦのDCジャックが付属しております。
共立オリジナルDC19V3.2A出力の「WD-19320」が使用可能です。


【仕様】
・電源電圧:推奨DC20V ※12~20Vで動作
・入力信号:S/PDIF形式デジタルオーディオ信号
入力信号:(サンプリング周波数16it-48kHzまで対応)
入力信号:同軸(RCAピンジャック)及び角型光コネクタ(TOSLINK)入力に対応
・定格出力:20W+20W (電源電圧18V、8Ω負荷時)
・基板寸法:W99×D142mm
・LCDカラー:白反転表示
・電源・ケースは付属しておりません。
取扱説明書(PDF)

販売価格¥12,960-
fdcasefdcase_non







フルデジタルオーディオパワーアンプ「D_5709kit」用アルミケース

販売開始いたしました!


販売価格:¥2,880-

ブランド:デジット/degit
デジット
製品名:TAS5709フルデジタルオーディオパワーアンプ[黄緑/黒]
型番:D_5709kit-EFLB
カテゴリ:デジタルオーディオ
販売価格:¥12,960-

この製品をご購入の際は下記バナーよりご購入頂けます。
共立エレショップ
製品マニュアル/製品のBLOG
製品概要
[LCD:黄緑ノーマルタイプ]TI社フルデジタルアンプIC「TAS5709」を採用したフルデジタルオーディオパワーアンプの基板完成キット。USBオーディオインターフェイス(PCオーディオ)やAV機器、ハイスペックゲーム機などから出力される光や同軸のデジタルオーディオ信号(S/PDIF信号)を入力して、最大20W+20Wの高出力でスピーカをドライブ!

【製品仕様】

    穴あけ加工/シルク印刷済の専用ケース、電源は別売りです
    ●アナログに比べて音質の劣化が少なく外部ノイズに影響されにくいフルデジタルオーディオパワーアンプがワンボードで実現
    ●アナログ入力ではなく、直接デジタルオーディオ信号(S/PDIF形式)を入力できます
    ●オーディオICを制御する8bitマイコンを搭載!(制御プログラム書き込み済)
    ●ボリュームとバランスはマイコンからのデジタル信号により制御
    ●マイコンを搭載することにより音量、バランス、レベルメータの情報をLCDモジュールに表示することが可能
    ●LCDカラーは6色から選べます バリエーション
    ●金メッキターミナル、オーディオ用WIMAコンデンサ採用
    ●サンプリング周波数16bit48kHzまでに対応
    ●同軸入力(コアキシャル/RCAピンジャック)、角型光コネクタ(TOSLINK)入力に対応
    ●基板完成品
    ●電源電圧:推奨DC20V ※12~20Vで動作
    ●定格出力:20W+20W (電源電圧18V、8Ω負荷時)
    ●基板寸法:W99×D142mm
    ●LCDカラー:白文字反転 ※詳細は画像でご確認ください
    ●参考資料:ケース組込例(PDF)同士がぶつかり、最悪の場合D_5709kit、ターゲット側、PCが壊れる恐れがあります。

   フルデジタルオーディオアンプLDCカラーバリエーション&専用ケース

TAS5709フルデジタルオーディオパワーアンプ[赤]

型番:D_5709kit-EBNB

【製品の概要】
[LCD:赤反転タイプ]TI社フルデジタルアンプIC「TAS5709」を採用したフルデジタルオーディオパワーアンプの基板完成キット。

TAS5709フルデジタルオーディオパワーアンプ[純緑]

型番:D_5709kit-EBGB

【製品の概要】
[LCD:純緑反転タイプ]TI社フルデジタルアンプIC「TAS5709」を採用したフルデジタルオーディオパワーアンプの基板完成キット。

TAS5709フルデジタルオーディオパワーアンプ[アンバー]

型番:D_5709kit-EBMB

【製品の概要】
[LCD:アンバー反転タイプ]TI社フルデジタルアンプIC「TAS5709」を採用したフルデジタルオーディオパワーアンプの基板完成キット。


TAS5709フルデジタルオーディオパワーアンプ[白]

型番:D_5709kit-EBWB

【製品の概要】
[LCD:白文字反転タイプ]TI社フルデジタルアンプIC「TAS5709」を採用したフルデジタルオーディオパワーアンプの基板完成キット。

TAS5709フルデジタルオーディオパワーアンプ[黄緑]

型番: D_5709kit-EBLB

【製品の概要】
[LCD:黄緑反転タイプ]TI社フルデジタルアンプIC「TAS5709」を採用したフルデジタルオーディオパワーアンプの基板完成キット。

フルデジタルオーディオパワーアンプキット用ケース

型番:5709-CASE

【製品の概要】
「TAS5709フルデジタルオーディオパワーアンプ D_5709kit」用のアルミケース。キットに合わせて穴あけ加工済で、パネル部分にはシルク印刷あり。
