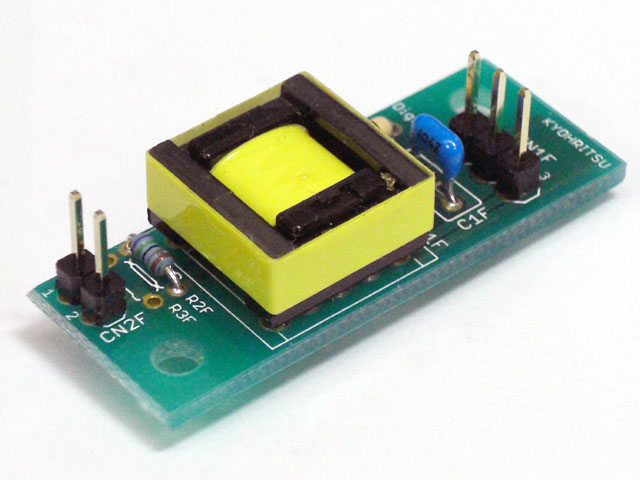

デジットオリジナルの、デジタルオーディオ・コアキシャル(同軸)汎用実験/評価基板の組み立てキット「PT_F」を販売開始しました。

ptf

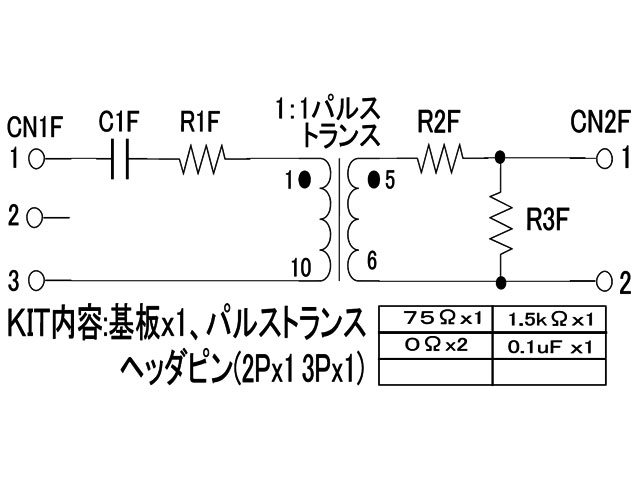

ptf_schpt_f_sch






自作デジタルオーディオのS/PDIFコアキシャル(同軸)入力部または出力部に使用でき、製作負担を軽減できます。
デジットオリジナルのデジタルオーディオ用独立実験基板シリーズのS/PDIFコアキシャル(同軸)入力部や出力部にも使用可能です。

参考定数:S/PDIF入力用
spdif_in

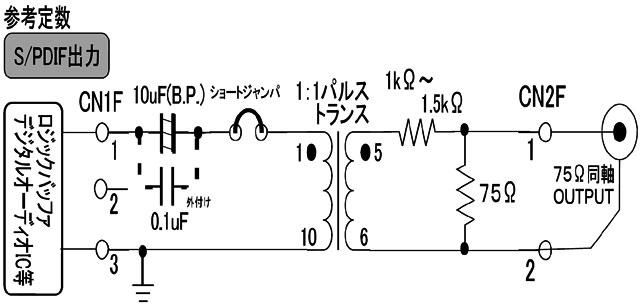

参考定数:S/PDIF出力用
spdif_out1









参考定数:S/PDIF出力用
spdif_out2









※上記はあくまでも参考値です。
回路によって最適定数は変わりますので、
回路にあった定数を選択してください。


【PT_Fパーツ構成】

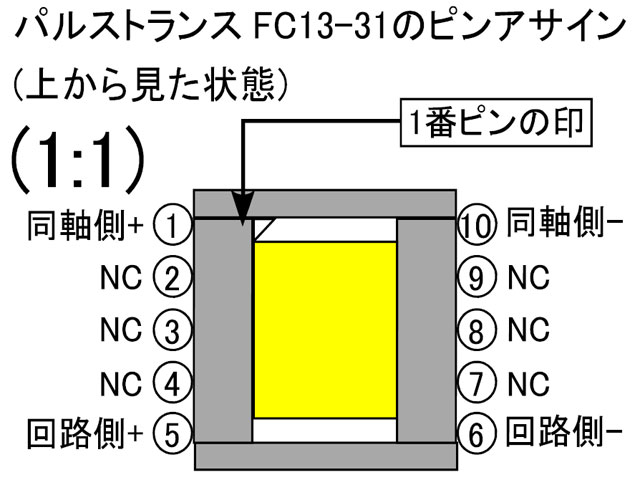

・パルストランス×1個
・ 積層セラミックコンデンサ0.1uF(104)×1個
・金属皮膜抵抗(1%):75Ω×1本
・金属皮膜抵抗(1%):1.5kΩ×1本
・0Ω抵抗×2本
・ヘッダーピン:2P×1個
・ヘッダーピン:3P×1個
・基板 PT_F×1枚
キット説明書

販売価格:¥977-

ブランド:デジット/degit
デジット
製品名:デジタルオーディオコアキシャル汎用実験/評価基板
型番:PT_F
カテゴリ:デジタルオーディオ
販売価格:¥977-

この製品をご購入の際は下記バナーよりご購入頂けます。
共立エレショップ
製品マニュアル/製品のBLOG
製品概要
自作デジタルオーディオのS/PDIFコアキシャル(同軸)入力部または出力部に使用できる、汎用実験評価基板キット。デジットオリジナルのデジタルオーディオ用独立実験基板シリーズのS/PDIFコアキシャル(同軸)入力部、出力部にも使えます。

【製品仕様】

●パルストランス×1
●積層セラミックコンデンサ0.1μF(104)×1
●金属皮膜抵抗(1%):75Ω×1
●金属皮膜抵抗(1%):1.5kΩ×1
●0Ω抵抗×2
●ヘッダーピン:2P×1
●ヘッダーピン:3P×1
●基板 PT_F×1
