デジタルオーディオ用独立実験基板まとめページ

オーディオ用DAコンバータやADコンバータをはじめ、デジタルオーディオインターフェイス(DAI)やサンプルレートコンバータなど、デジットオリジナルのデジタルオーディオ独立実験基板が出そろいましたので、関連キットも含めてご紹介します!

◆デジタルオーディオ独立実験基板の概要

デジタルオーディオ独立実験基板をわかり易くいいますと、デジタルオーディオ機器の主な機能を切り分けて基板化したようなキット、というイメージです。 デジタルオーディオ独立実験基板を組み合わせることで、デジタルオーディオ機器がどういった構成で成り立っているのか、デジタルオーディオ信号の入力から出力までの流れなどを理解する学習も兼ねながら、オーディオ用DAコンバータやDDコンバータ、アップサンプリングなどといった高性能なデジタルオーディオ機器を手軽に低価格で作ることが可能。そこが本キットの魅力です。

デジタルオーディオ独立実験基板は、全てハードウェアモードで動作いたしますので、組み合わせるのみで動作します。ICがソフトウェアモードに対応している独立実験基板は、マイコンを利用してソフトウェアモードで機能設定することも可能です。また、デジタルオーディオ用独立実験基板を用いることにより、自作デジタルオーディオ機器の製作負担軽減にもつながります。

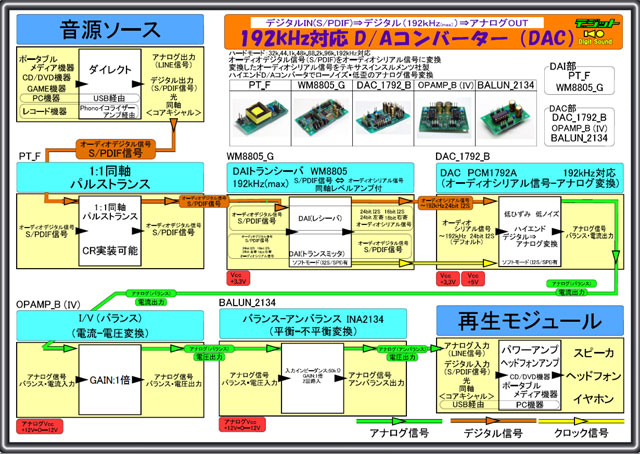

192kHzDAC

デジタルオーディオ独立実験基板

DAC_1792_B
製品名:24bit 192kHz DAコンバータ独立実験基板 型番:DAC_1792_B
低ひずみの高性能デジタルオーディオ用DAコンバータ「PCM1792DB」の周辺を独立基板化。デジタルオーディオの仕組みを切り分けて理解できるため学習しやすく、DAコンバータの実験にも最適。
ADC1804_F

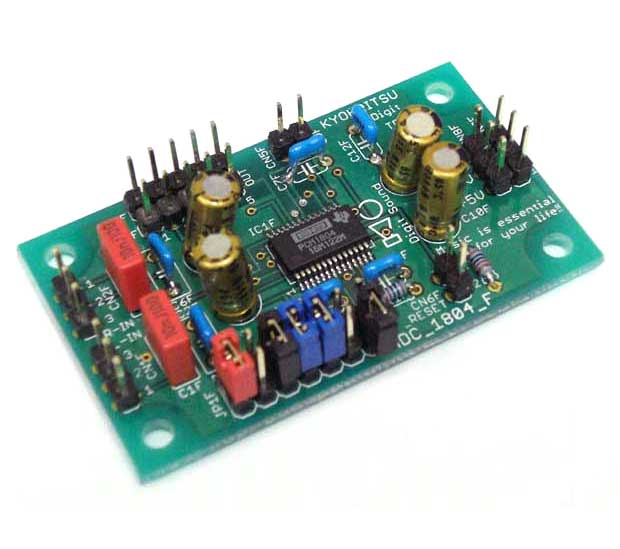

製品名:オーディオ用ステレオADコンバータ独立実験基板 型番:ADC1804_F
T.I.社の「PCM1804DB」及び、その周辺最小パーツと設定・接続用コネクタを実装した実験・学習向け変換モジュール基板。
CODEC_3060_C

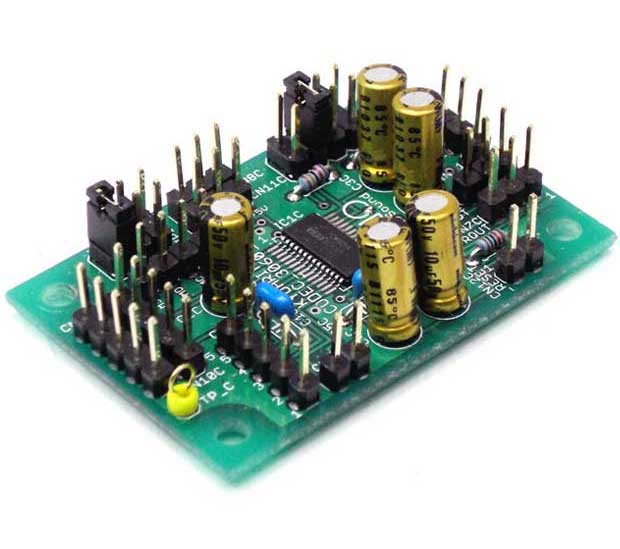

製品名:デジタルオーディオコーデック独立実験基板 型番:CODEC_3060_C
T.I.社の「PCM3060PW」及び、その周辺最小パーツと設定・接続用コネクタを実装した実験・学習向け変換モジュール基板。
DIR9001_A
製品名:デジタルオーディオインターフェイス独立実験基板 型番:DIR9001_A
S/PDIFからオーディオシリアルデータ信号と他の信号を分離して取り出せる、低ジッタクロック出力のデジタルオーディオインターフェース・レシーバIC「DIR9001」に、最小パーツと設定・接続コネクタを実装できるようにした実験・学習向け変換モジュール

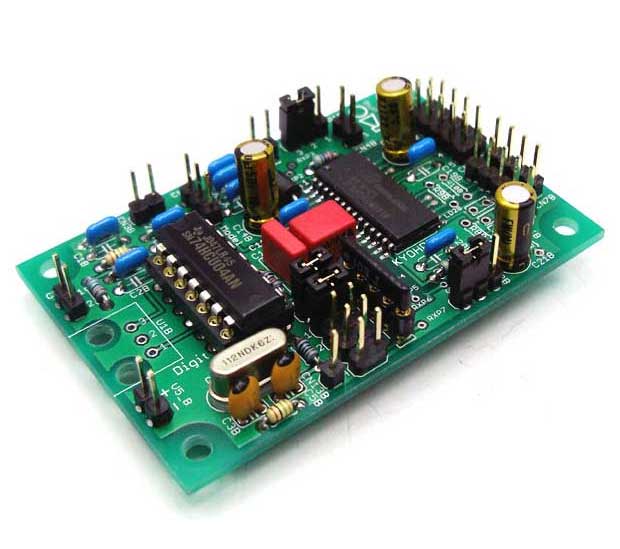

CS8416_B
製品名:DAIレシーバ独立実験基板 型番:CS8416_B
シーラスロジック社の192kHz 24bit対応デジタルオーディオレシーバIC「CS8416-CSZ」及び、その周辺最小パーツと設定・接続用コネクタを実装したオーディオ実験基板。
DIT4192_E

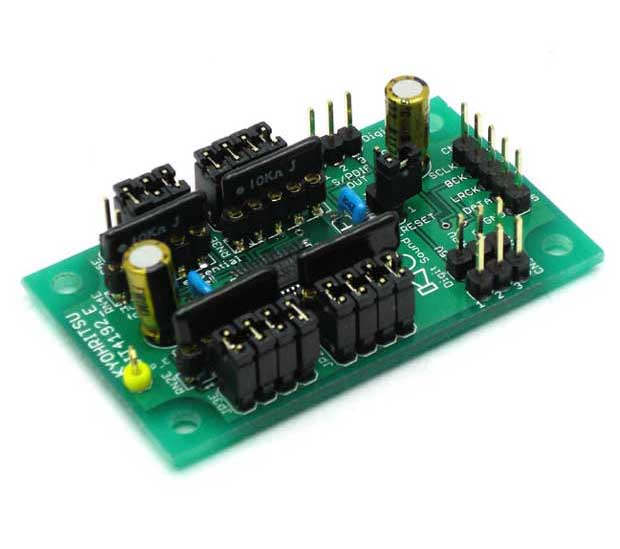

製品名:DAIトランスミッタ独立実験基板 型番:DIT4192_E
T.I.社のデジタルオーディオトランスミッタIC「DIT4192」及び、その周辺最小パーツと設定・接続用コネクタを実装したオーディオ実験基板。

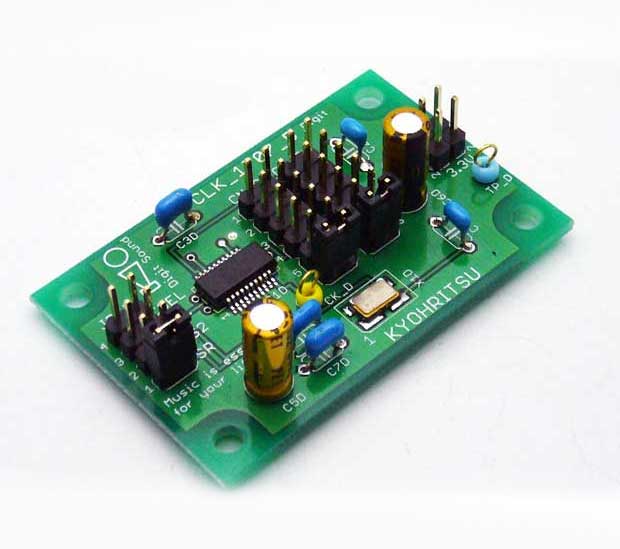

CLK_1707_D
製品名:PLLクロック独立実験基板 型番:CLK_1707_D
デジタルオーディオ用システムクロックIC「PLL1707」と高精度(±2.5pmm)水晶発振器を実装し、最小パーツと設定・接続用コネクタを実装できるようにした実験・学習向け変換モジュール基板。
SRC_4192_A

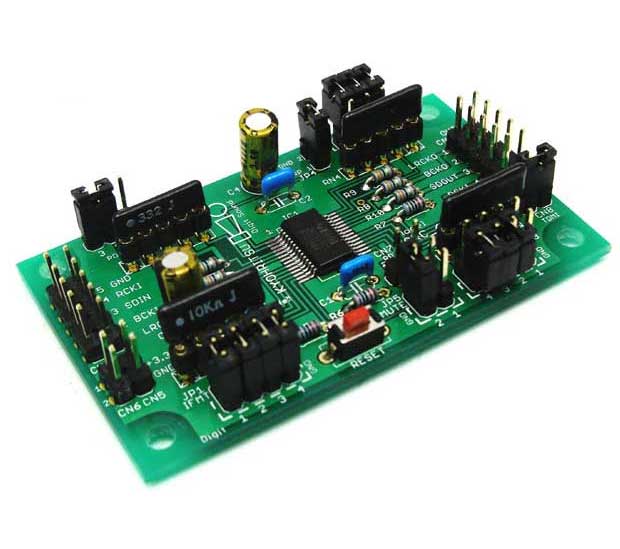

製品名:非同期サンプルレートコンバータ独立実験基板 型番:SRC_4192_A
T.I.社のSRC4192及び、その周辺最小パーツと設定・接続用コネクタを実装したオーディオ実験基板。入力されたオーディオシリアル信号のサンプリング周波数を16倍までの整数倍に上げる「アップサンプリング」、または1/16までの整数分の1に下げる「ダウンサンプリング」して出力できます。

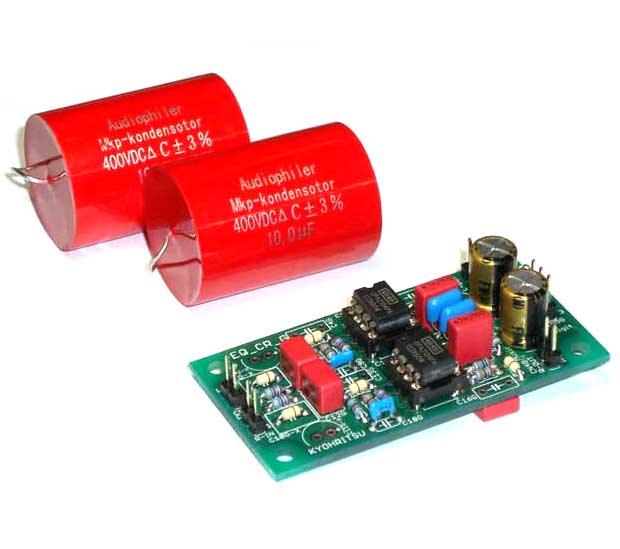

EQ_CR_G
製品名:CR型RIAAイコライザアンプ独立実験基板キット 型番:EQ_CR_G
レコードプレイヤー(ターンテーブル)の出力をRIAAイコライザアンプを通してライン出力に変換します。RIAAイコライザアンプキットを使えばオーディオアンプのライン入力に接続して、レコードが楽しめます。

以下より、デジタルオーディオ用独立実験基板に関連したキットをご紹介します!

USB_DOUT2706Kit
製品名:USBオーディオインターフェイスキット 型番:USB_DOUT2706Kit
PC(Windows/MAC)に接続するだけで高音質のデジタル/アナログ信号を出力できるUSB接続のオーディオインターフェイスキット。高精度クロックによる低ジッタで高音質!USBバスパワーで外部電源不用。高性能なのに小型サイズでシンプル、しかも低価格!

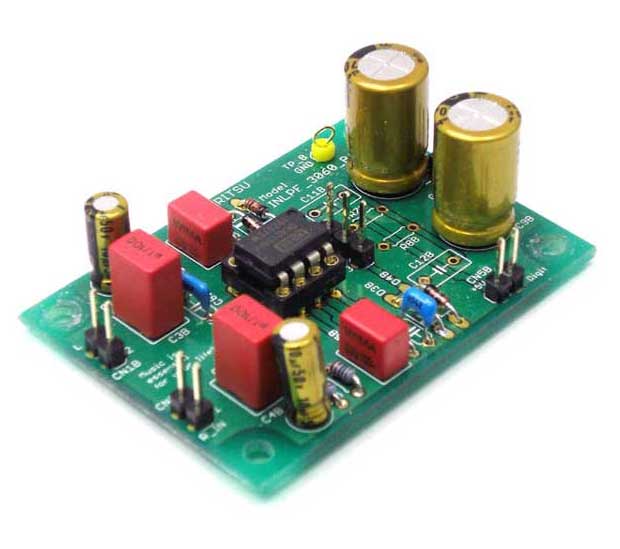

INLPF_3060_B
製品名:入力ローパスフィル 型番:INLPF_3060_B
オーディオ用ADコンバータの入力に接続する入力用ステレオローパスフィルタの組立キット。ゲインは0.5倍(反転)、カットオフ周波数48kHz(96kHzサンプリング用)。
LPF_C

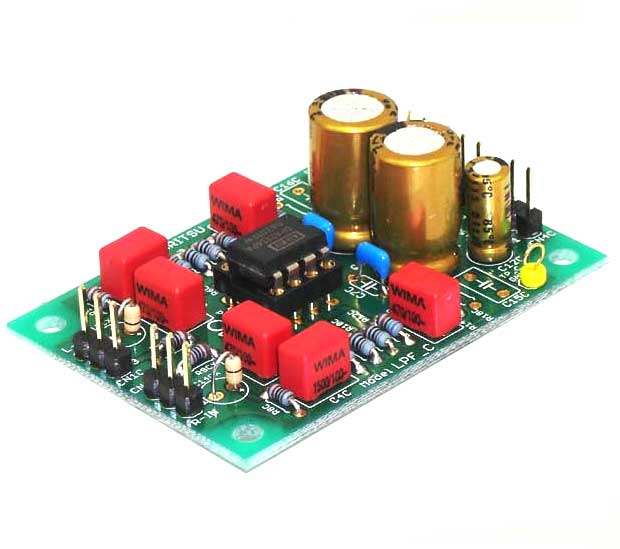

製品名:平衡入力ローパスフィルタ 型番:LPF_C
CODEC_3060_C」のDAコンバータの出力部に接続する平衡(バランス)入力ステレオローパスフィルタの組立キット。ゲインは0.75倍、カットオフ周波数は54kHz。

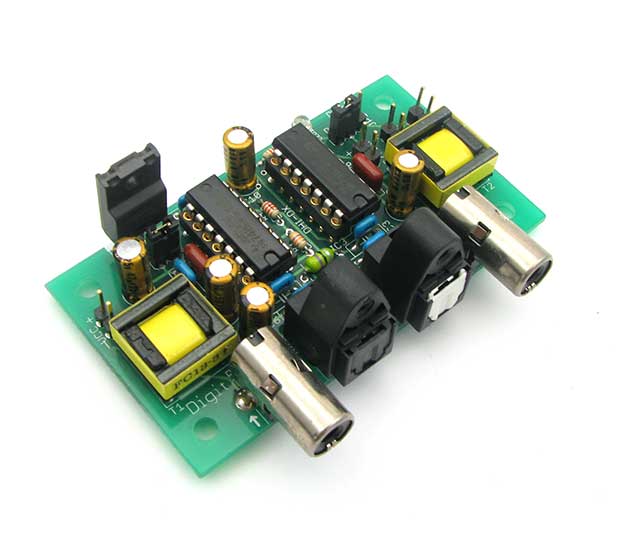

DHI-DX
製品名:光同軸インターフェースキット 型番:DHI-DX
デジタル信号(S/PDIF)を光(TOSLINK=東芝製12Mbps)と同軸(COAXIAL)に変換入出力するユニットキット。USBANA2906への入出力にも最適です。
PT_F

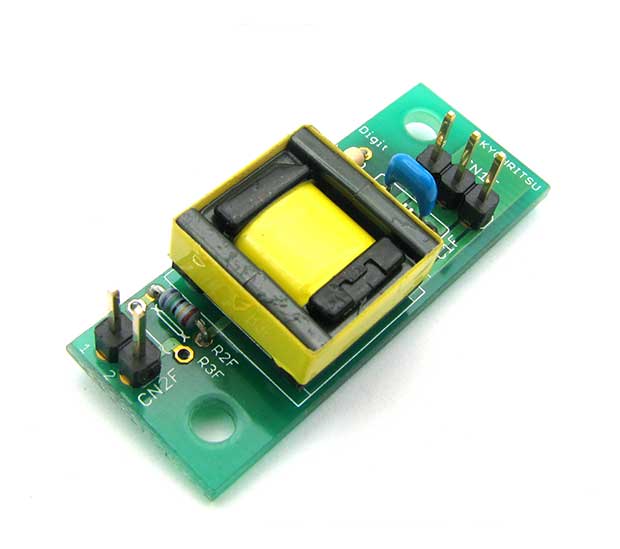

製品名:デジタルオーディオコアキシャル汎用実験/評価基板 型番:PT_F
自作デジタルオーディオのS/PDIFコアキシャル(同軸)入力部または出力部に使用できる、汎用実験評価基板キット。デジットオリジナルのデジタルオーディオ用独立実験基板シリーズのS/PDIFコアキシャル(同軸)入力部、出力部にも使えます。

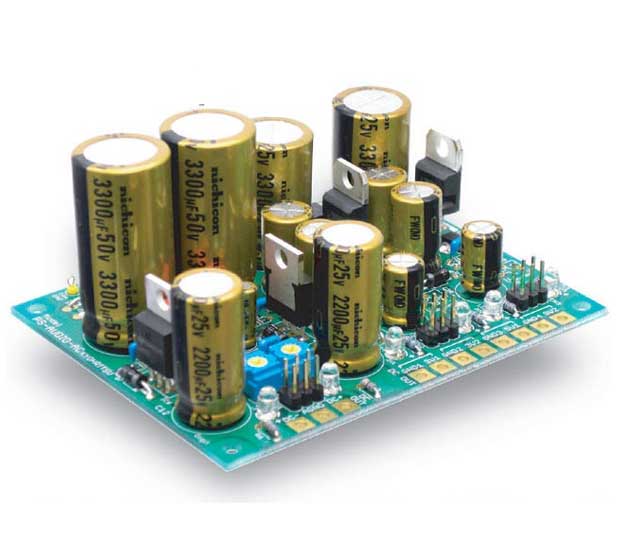

PS-AUDIO-AC
製品名:デジタルオーディオ試作実験用電源基板KIT 型番:PS-AUDIO-AC
デジタルオーディオの試作実験でよく使用する電源部分を1枚の基板にしました。デジタル電圧出力回路とアナログ電圧出力回路は基板上で分離。1次側の入力回路にはアナログ/デジタルそれぞれ個別に整流・平滑回路を搭載していますので、電源用トランスを接続するだけで簡単に高性能な電源を製作できます。
PS-AUDIO-AC(PT)
製品名:デジタルオーディオ試作実験用電源基板KIT(トロイダルトランスセット) 型番:PS-AUDIO-AC(PT)
デジタルオーディオの試作実験でよく使用する電源部分を1枚の基板に集約。デジタル電圧出力回路とアナログ電圧出力回路は基板上で分離。1次側の入力回路にはアナログ/デジタルそれぞれ個別に整流・平滑回路を搭載していますので、電源用トランスを接続するだけで簡単に高性能な電源を製作できます。デジットオリジナル・デジタルオーディオ独立実験基板シリーズの電源としても最適。トロイダルトランスと、トランスや基板を固定するネジやスペーサがセットになってお得です!
OPAMP_B
製品名:平衡-平衡反転アンプキット 型番:OPAMP_B
オーディオ用オペアンプを使用した、オーディオアナログ信号の平衡入力、平衡出力の反転増幅回路の組み立てキット。ゲインは1倍、ステレオ対応。

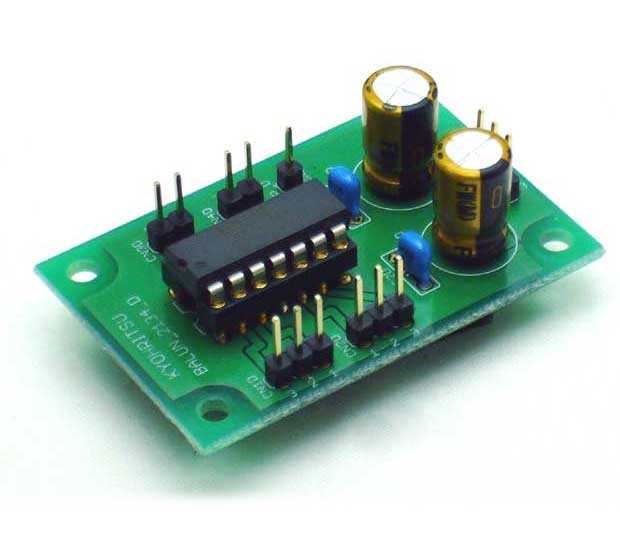

BALUN_2134
製品名:平衡-不平衡変換アンプキット ゲイン1倍タイプ・2回路 型番:BALUN_2134
業務用機器や高級オーディオ機器などに使用されている平衡アナログ信号を、民生用機器でよく使用されている不平衡アナログ信号に変換したい場合に便利なキット。
BALUN_2137

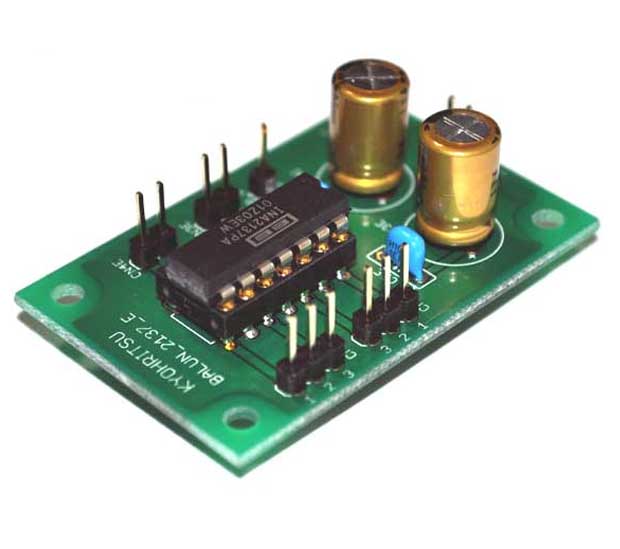

製品名:平衡-不平衡変換アンプキット ゲイン2倍タイプ・2回路 型番:BALUN_2137
業務用機器や高級オーディオ機器などに使用されている平衡アナログ信号を、民生用機器でよく使用されている不平衡アナログ信号に変換したい場合に便利なキット。

   ハイエンド・ステレオヘッドホンアンプをつくろう!

ハイエンド・ステレオヘッドホンアンプキット

型番:  HPA_6120

【製品の概要】
低ひずみ・0.00055%を誇る高音質・高性能のTI・ステレオHi-FiハイエンドヘッドホンアンプIC「TPA6120A2」を採用したヘッドホンアンプメイン基板キット。

2ch不平衡-平衡変換アンプキット

型番:  UNBAL_134

【製品の概要】
アナログオーディオ不平衡入力をアナログオーディオ平衡出力に変換する組立キット。ハイエンド・ステレオヘッドホンアンプキット「HPA_6120」の入力部分に使用。

仮想グランド電源キット

型番:KASOU_GND

【製品の概要】
ACアダプタなどの単一電源を入力すると、入力電圧を半分で割った中点を仮想グラウンドにすることによって±電源を作るキット。
