24bit 192kHz オーディオ用ステレオADコンバータの独立実験基板「ADC1804_F」を販売開始いたしました。

ADC1804_F
adc1804fadc1804f_sch






T.I.社の「PCM1804DB」を、最小パーツと設定、接続用コネクタを実装できるようにした実験・学習向け変換モジュール基板で、デジタルオーディオ関連の実験・学習や、自作デジタルオーディオ機器の製作負担軽減、その他の独立実験基板を組み合わせること により自作デジタルオーディオ機器を手軽に製作できます。

サンプリング周波数は、32kHz~192kHz、24bitデータに対応、基板上のジャンパ設定で、内部デルタシグマ変調器のオーバーサンプリング比を変更できます。

メインIC「PCM1804DB」
pcm1804pcm1804_pin






メインICは完全差動アナログ入力 24bit 192kHz ステレオADコンバータの「PCM1804DB」。
ダイナミックレンジは112dB、データフォーマットは24bit左寄せ、24bit I2S、24bit右寄せの他、SACD用のDSDにも対応します。
PCM1804DBについての詳細はDATASHEETをご覧ください。

「ADC1804_F」は、メインIC「PCM1804DB」をあらかじめ基板に実装済みですので、初めての方でもやさしく組み立てられます。

【ADC1804_Fの主な仕様】
・サンプリング周波数:32kHz~192kHz
・対応フォーマット:24bit左寄せ / 24bit I2S / 24bit右寄せ / DSD
・システムクロック:8.192MHz~36.846MHz
・電源電圧:3.3V・5V(2電源)
・基板サイズ:約56×33mm
キット説明書

販売価格:¥2,634-



製作例:96kHz・24bit対応アナログ to デジタルコンバータ
オーディオ用ステレオADコンバータ独立実験基板「ADC1804_F」とその他のデジタルオーディオ独立実験基板シリーズを組み合わせた製作例として「96kHz・24bit対応アナログ to デジタルコンバータ」をご紹介いたします。

96kHz・24bit対応アナログ to デジタルコンバータ・ブロック図
( ↓クリックするとPDFでご覧いただけます。)
adc1804f_block













96kHz・24bit対応アナログ to デジタルコンバータ 概要】
入力はアナログ信号とデジタル信号(S/PDIF)の2系統を持ちます。
アナログライン信号は入力ローパスフィルタ基板「INLPF_3060_B」とアンバランス/バランス変換基板「UNBAL_134」でアナログバランス信号に変換後にADコンバータ「ADC1804_F」でオーディオシリアル信号に変換。
S/PDIF信号はDAIトランシーバ「WM8805_G Rev.2」内部でリクロック、AD変換されたオーディオシリアル信号とリクロックされたS/PDIF信号は、DAIトランシーバ「WM8805_G Rev.2」でどちらかを選択してS/PDIF信号を出力します。


》》》使用するデジタルオーディオ用独立実験基板一覧《《《

入力ローパスフィルタ「INLPF_3060_B」
inlpf3060b入力ローパスフィルタの組み立てキットで、ゲイン:0.5倍、カットオフ周波数:48kHz(96kHzサンプリング用)です。





不平衡-平衡変換アンプ「UNBAL_134」
unbalADC1804_Fの入力用にアナログ不平衡信号(アンバランス)をアナログ平衡信号(バランス)に変換します。






オーディオ用ステレオADコンバータ「ADC1804_F」
adc1804fアナログ平衡信号をデジタル信号に変換します。
今回は、96kHz 24bit I2Sのデジタルオーディオシリアル信号で出力します。






PLLマルチクロック「CLK_1707_D」
clk1707d高精度水晶発振器とオーディオ用マルチクロックジェネレータ「PLL1707」を使って低ジッタのシステムクロックを作り出し、「ADC1804_F」とDAIトランシーバの「WM8805_G Rev.2」に低ジッタのシステムクロック供給します。

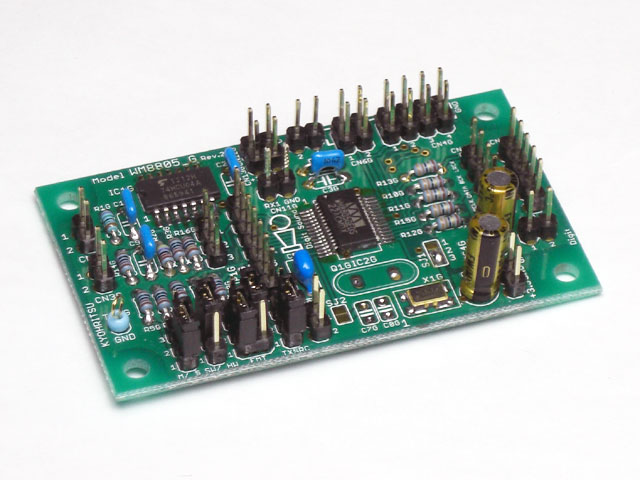

DAIトランシーバ「WM8805_G Rev.2」
1S/PDIF信号を受信してオーディオシリアル信号を出力するDAIレシーバ機能と、オーディオシリアル信号を入力してS/PDIF信号を出力するDAIトランスミッタ機能を1枚の基板に納めています。





光 / 同軸インターフェイスキット「DHI-DX」

dhi-dxS/PDIFオーディオデジタル信号(光または同軸)を入出力するキット。
入力側と出力側の両方にパルストランスを搭載しております。







96kHz・24bit対応アナログ to デジタルコンバータ
作例を展示中!
上記でご紹介した「ADC1804_F」を使用した作例を実際に製作して、デジット店頭で展示いたしておりますので、ぜひデジット店頭へご来店ください!
1804sakurei














デジタルオーディオ用独立実験基板を使用した作例
block_haifuその他、デジタルオーディオ用独立実験基板を使用した作例のブロック図をデジット店頭にて配布いたしておりますので、デジタルオーディオ用独立実験基板を使ったデジタルオーディオ機器の製作の参考にしてください。




IC単体「PCM1804DB」も販売中!
pcm1804完全差動アナログ入力 24bit 192kHz ステレオADコンバータ「PCM1804DB」をIC単体でも販売しております!
販売価格:¥2,366-



ブランド:デジット/degit
デジット
製品名:オーディオ用ステレオADコンバータ独立実験基板
型番:ADC1804_F
カテゴリ:デジタルオーディオ
販売価格:¥2,634-

この製品をご購入の際は下記バナーよりご購入頂けます。
共立エレショップ
製品マニュアル/製品のBLOG
製品概要
T.I.社の「PCM1804DB」及び、その周辺最小パーツと設定・接続用コネクタを実装した実験・学習向け変換モジュール基板。メインICとなる「24bit 192kHz ステレオADコンバータ PCM1804DB」はダイナミックレンジ112dB、データフォーマットは24bit左寄せ、24bit I2S、24bit右寄せの他、SACD用のDSDにも対応。サンプリング周波数は32kHz~192kHz、24bitデータに対応。基板上のジャンパ設定で、内部デルタシグマ変調器のオーバーサンプリング比を変更できます。

【製品仕様】

●サンプリング周波数:32kHz~192kHz
●対応フォーマット:24bit左寄せ/24bit I2S/24bit右寄せ/DSD
●システムクロック:8.192MHz~36.846MHz
●電源電圧:3.3・5V(2電源)
●基板サイズ:約56×33mm
●メインIC:T.I.社 PCM1804DB
●製作例:96kHz・24bit対応アナログtoデジタルコンバータ・ブロック図/pdf
