DAIレシーバ独立実験基板としてT.I.社のDIR9001を使用した「DIR9001_A」を販売中ですが、今回、シーラスロジック社「CS8416」を使用したDAIレシーバ独立実験基板「CＳ8416_B」を販売開始いたしました。

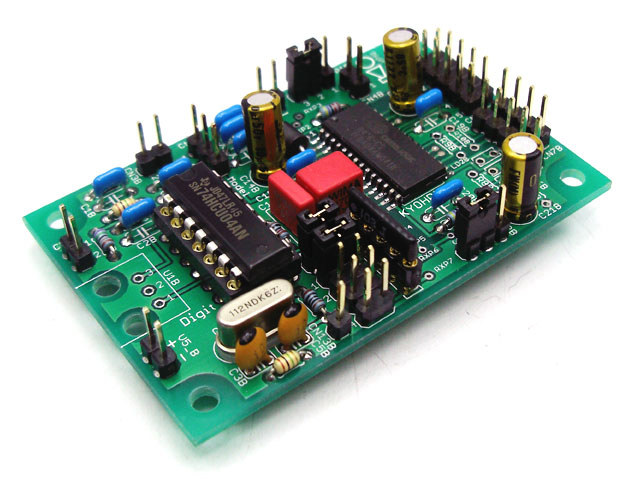

シーラスロジック社の192kHz 24bit対応デジタルオーディオレシーバIC「CS8416-CSZ」を最小パーツと設定・接続用コネクタを実装したもので、デジタルオーディオの部分的機能を独立 実験基板とすることでデジタルオーディオ関連の実験・学習や、自作デジタルオーディオ機器の製作負担軽減、その他の独立実験基板を組み合わせることにより 自作デジタルオーディオ機器を手軽に製作できます。

192kHz 24bitデジタルオーディオインターフェイス・レシーバIC
CS8416（Cirrus Logic） × DAIレシーバ独立実験基板「CS8416_B」
Digital Audio Independent Experiments Board







S/PDIF信号を入力すると、LRCK（サンプリング）、BCK（ビットクロック）、SDOUT（オーディオデータ）からなる、オーディオシリアル信号と、入力S/PDIF信号から復元された、低ジッタのシステムクロックを出力します。

サンプリング周波数は32kHzから192kHzまで幅広く対応します。

動作設定はハードウェアモードまたはソフトウェアモード(I2CバスまたはSPIバス)で行います。ハードウェアモードでも基本的な設定で動作しますが、ソフトウェアモード（マイコン制御）で使うことでCS8416の持つ豊富な機能をフルに引き出せます。

CS8416-CS

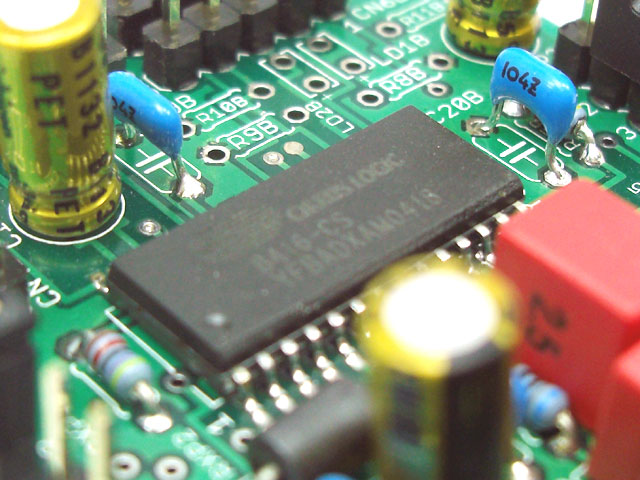

今なお根強いファンが多いシーラスロジック社の192kHz 24bit対応デジタルオーディオレシーバIC「CS8416」。クリスタルセミコンダクタ社時代（古っ）よりDAIのICといえば「CSシリーズ」は有名です。
フラットパッケージのCS8416はあらかじめ基板に実装しておりますので、初めての方でも優しく組み立てられます。

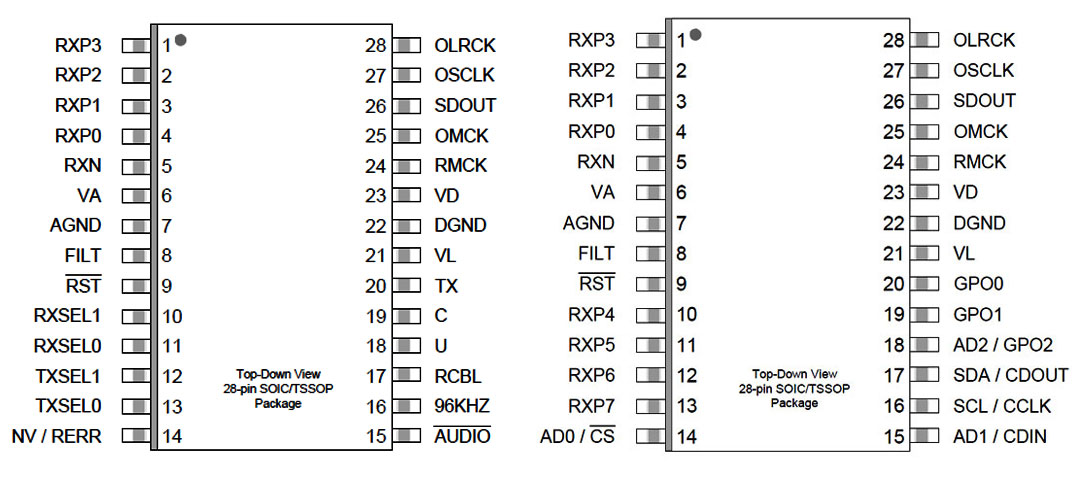

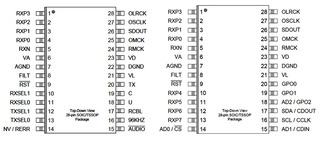

CS8416 DATASHEET

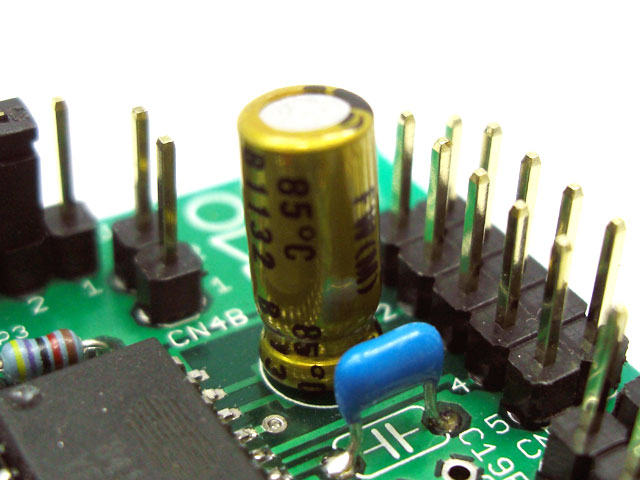

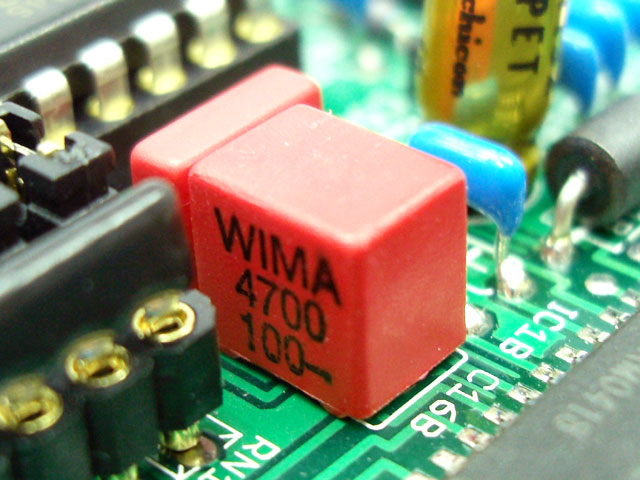

ニチコンのオーディオ用電解コンデンサとフィルムコンデンサ「WIMA」を採用。

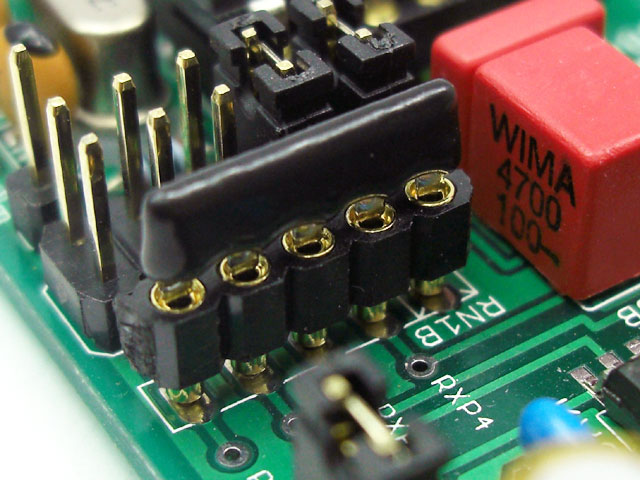

抵抗アレイのソケットに金メッキのソケットを採用。

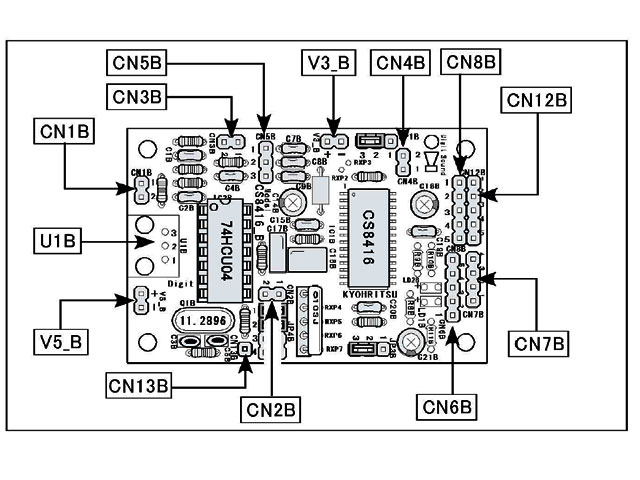

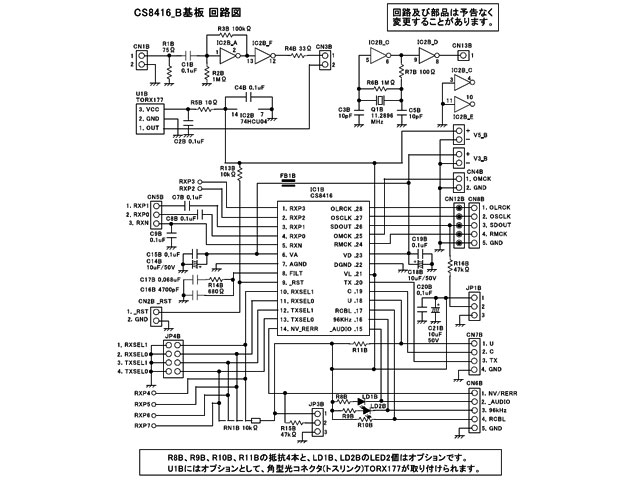

CS8416_Bのコネクタ・ピンアサイン

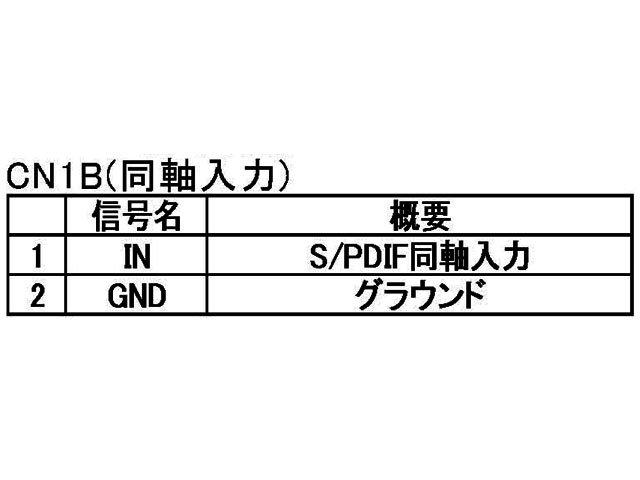

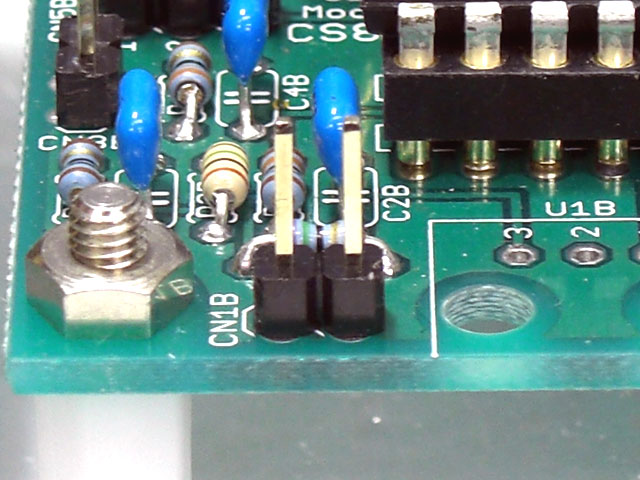

CN1B：同軸入力
S/PDIF同軸入力

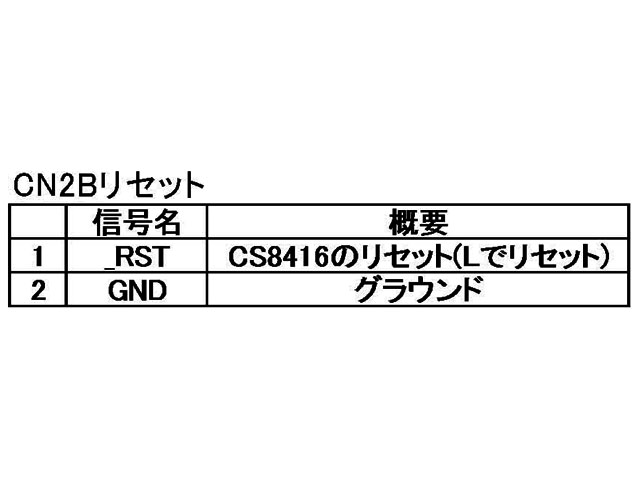

CN2B：リセット

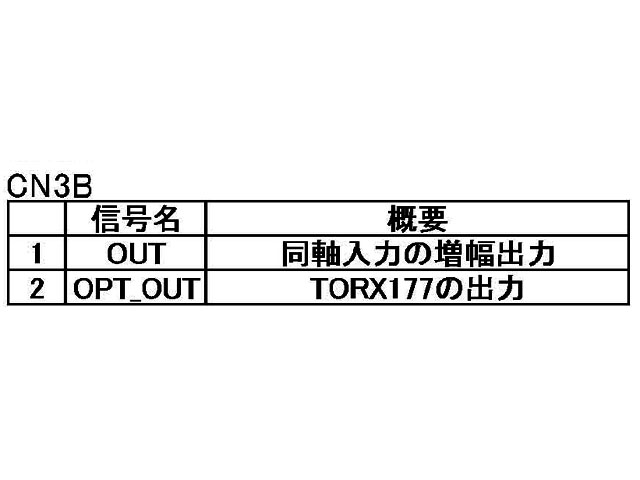

CN3B：同軸入力の増幅出力&光コネクタ出力








CN4B：CS8416クロック入力

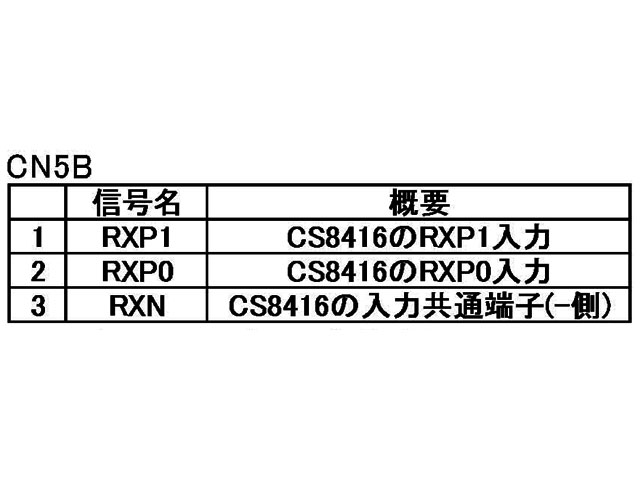

CN5B：

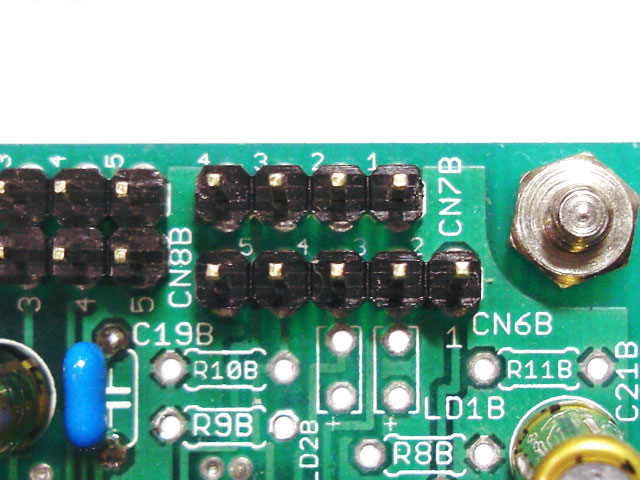

CN6B・CN7B：CS8416状態出力（ハードウェアモード時）








CN6B・CN7Bによる機能設定用（ハードウェアモード時）
ハードウェアモード時の動作設定は、CN6BとCN7Bの各ピンを抵抗(47kΩ)で5Vに接続(プルアップ)するか、グラウンドに接続(プルダウン)するかで行います。

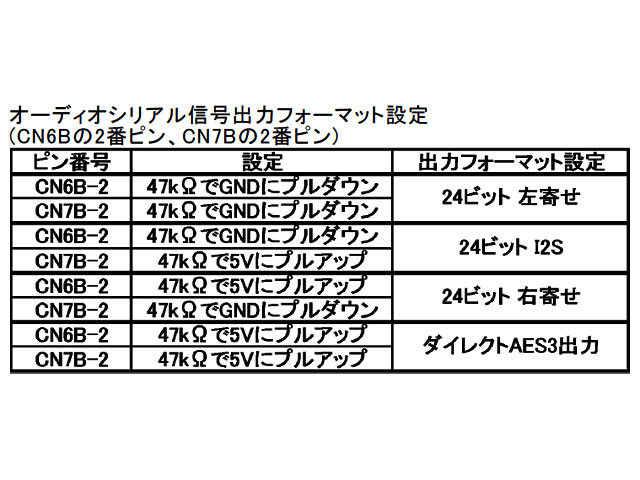

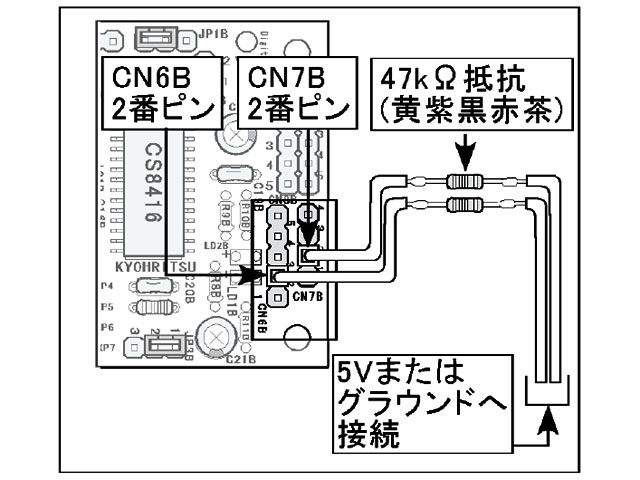

CN6B-2 / CN7B-2：オーディオシリアル信号出力フォーマット設定
CN6Bの2番ピンとCN7Bの2番ピンを47kΩの抵抗でプルアップ・プルダウンして、その組み合わせによってオーディオシリアル信号の出力フォーマットの設定を行います。

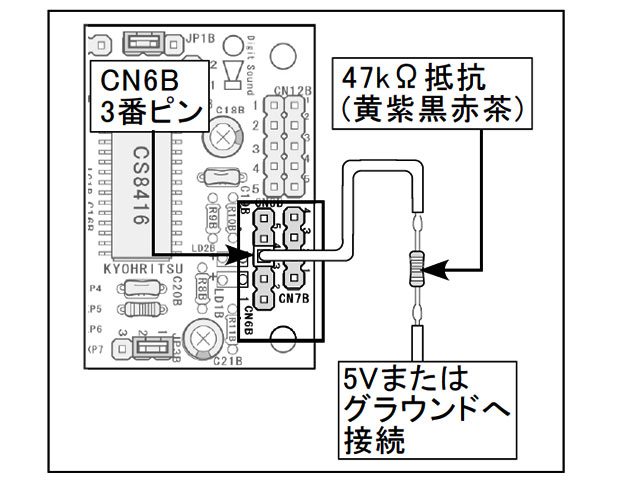

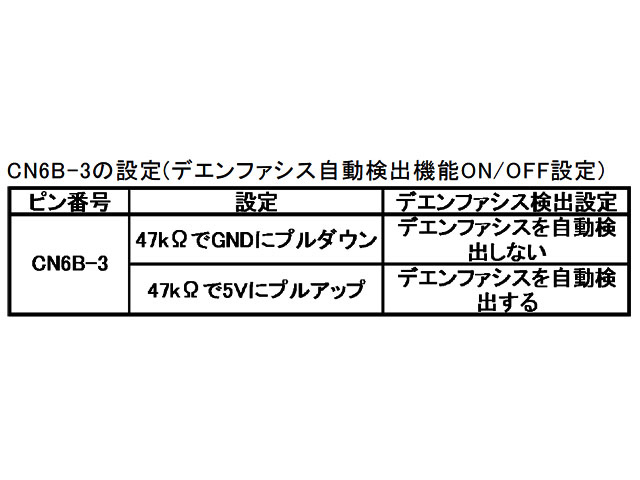

CN6B-3：デエンファシス自動検出機能ON / OFF設定
デエンファシスを自動検出するかしないかを、CS8416_B基板のCN6Bの3番ピンを抵抗(47kΩ)を通じて、5Vに接続(プルアップ)するか、グラウンドに接続(プルダウン)するかで設定します。

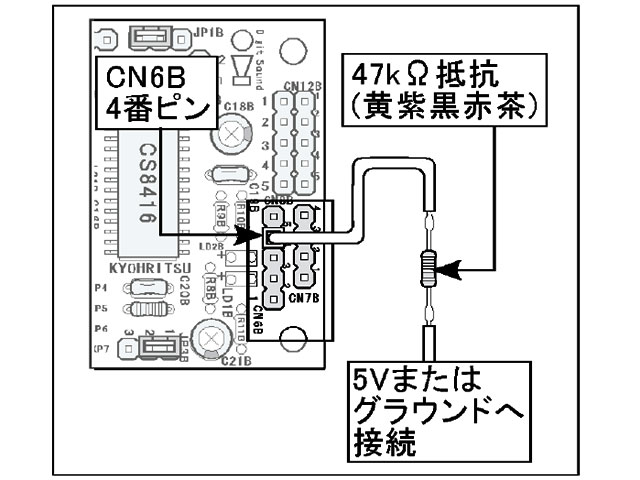

CN6B-4：マスター / スレーブの設定
CN6Bの4番ピンを47kΩの抵抗でプルアップ・プルダウンすることによって、マスターモード・スレーブモードの設定を行います。








CN7B-1：復調システムクロック周波数の設定
CS8416から出力される復調システムクロック(RMCK)の周波数を、CS8416_B基板のCN7Bの1番ピンを抵抗(47kΩ)を通じて5Vに接続(プルアップ)するか、グラウンドに接続(プルダウン)するかで設定します。

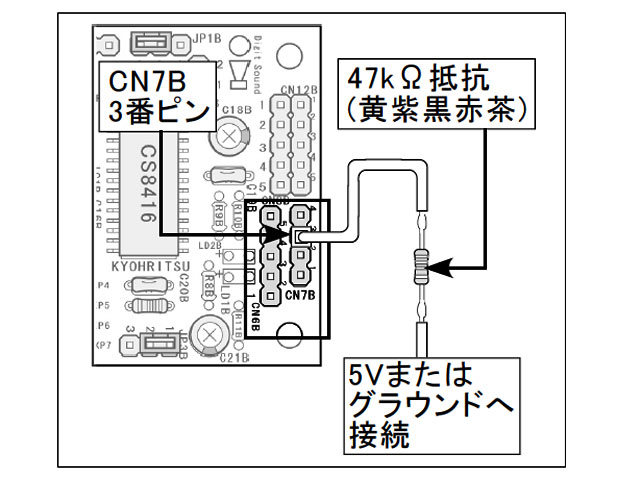

CN7B-3:内部PLLロックスピードの設定
CS8416の内部PLLのロックスピード(2段階)を、CS8416_B基板のCN7Bの3番ピンを抵抗(47kΩ)を通じて5Vに接続(プルアップ)するか、グラウンドに接続(プルダウン)するかで設定します。

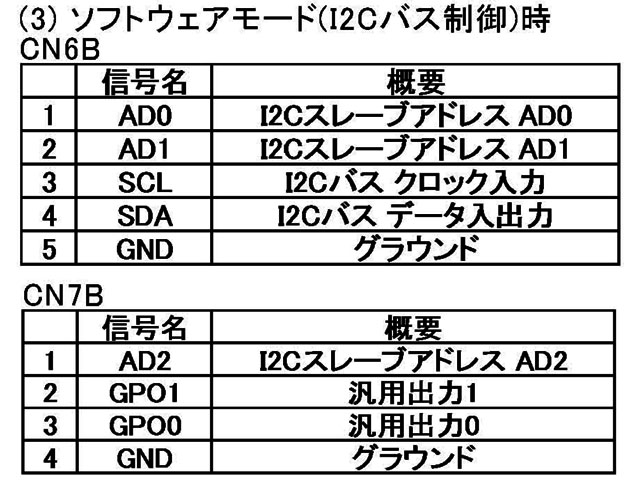

CN6B・CN7B：SPIバスまたはI2Cバス制御（ソフトウェアモード時）
ソフトウェアモードではマイコンと接続します。








CN8B・CN12B：オーディオシリアル信号出力
CN8とCN12は同じ信号線が来ていますので、どちらを使用してもOKです。

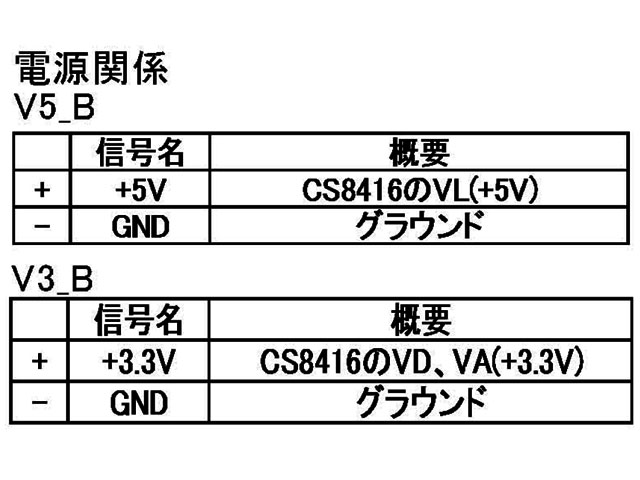

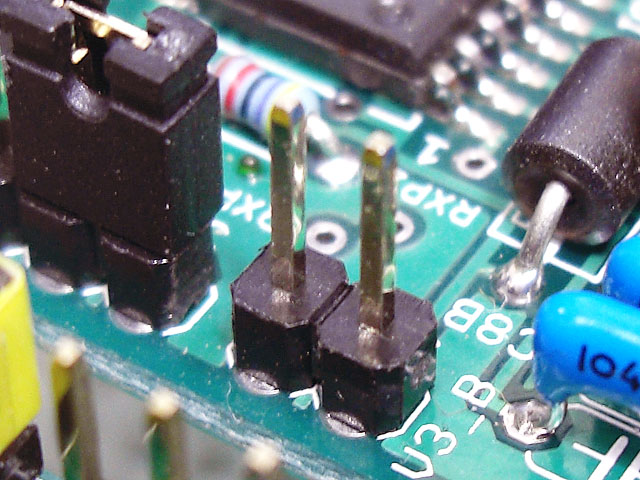

V3_B / V5_B：電源入力（3.3V・5V）

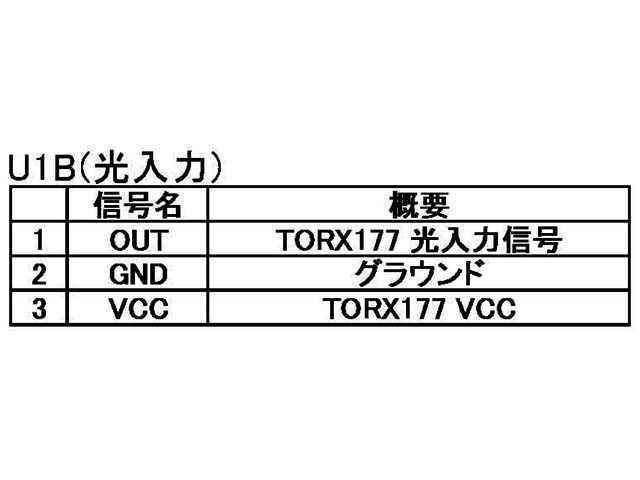

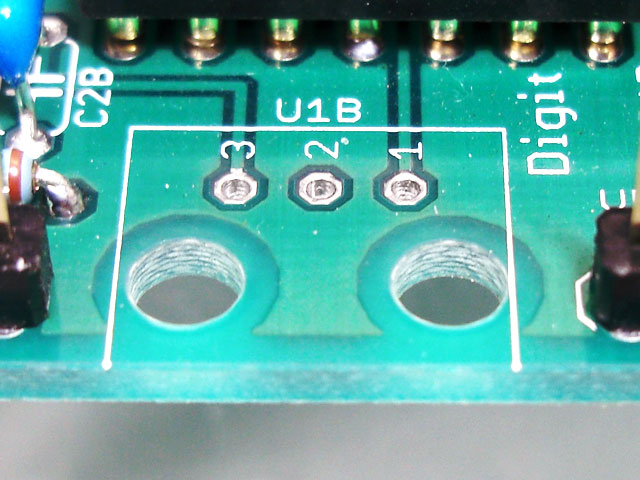

U1B:光入力
光コネクタ（トスリンク）を取り付けられます（別売オプション）。








CS8416_Bのジャンパ設定

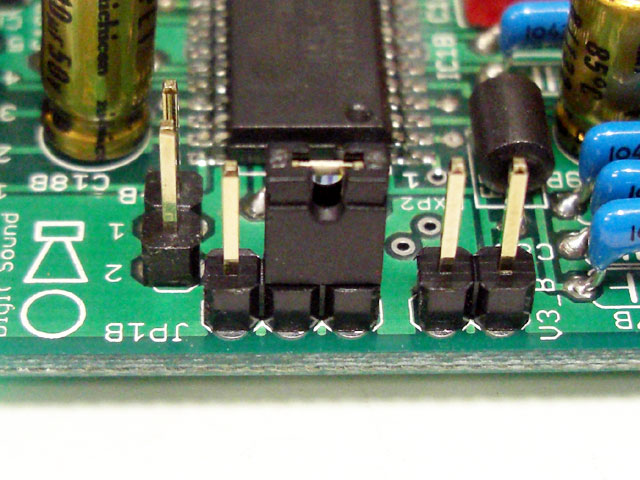

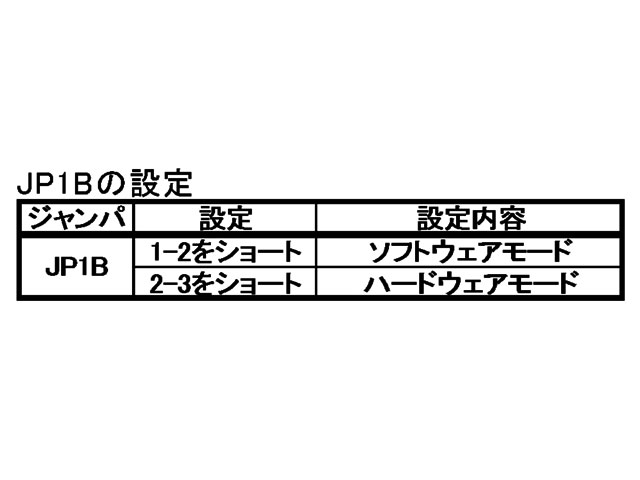

JP1B：ハードウェアモード・ソフトウェアモード選択

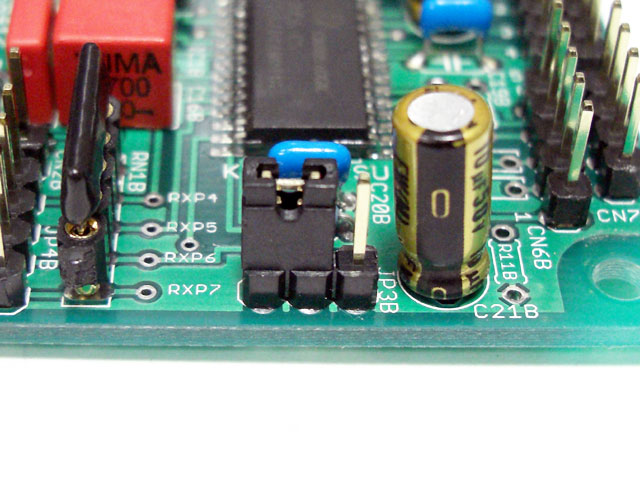

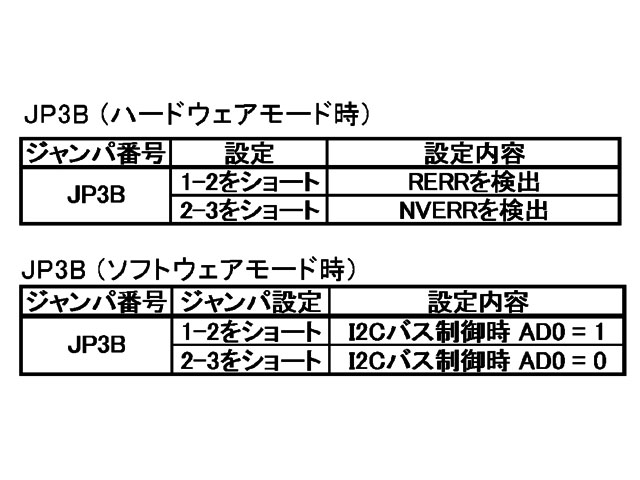

JP3B：エラー検出の設定（ハードウェアモード時）
JP3B：I2Cスレーブアドレス選択（ソフトウェアモード時）

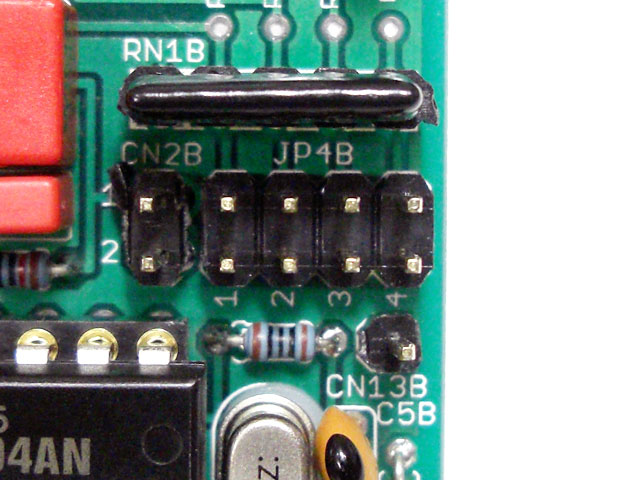

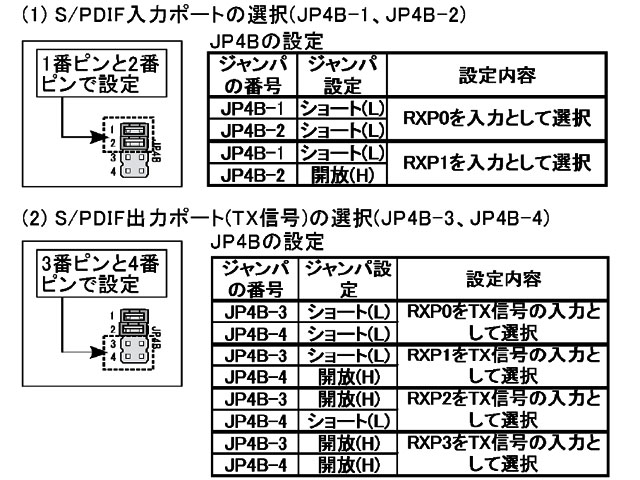

JP4B：S/PDIF入出力ポートの選択（ハードウェアモード時）









CS8416_Bを使用したアップサンプリングDACの構成例
CS8416_B基板とTI社の非同期サンプルレートコンバータ独立実験基板「SRC4192_A」を組み合わせた、アップサンプリングDAコンバータの構成例です









【組み合わせキット】
・光・同軸インターフェイスキット「DHI-DX」
・DAIレシーバ独立実験基板「CS8416_B」
・非同期サンプルレートコンバータ独立実験基板「SRC_4192_A」
・PLLクロック独立実験基板「CLK_1707_D」
・D/Aコンバータ独立実験基板キット「DAC_1792_B」
・平衡-平衡反転アンプ基板「OPAMP_B」(IV変換用)
・平衡-不平衡変換アンプ基板（ゲイン1倍タイプ）「BALUN_2134」

その他、デジタルオーディオ独立実験基板の組み合わせにより、アップサンプリングDACやUSB接続アップサンプリングDACなどの高性能なデジタルオーディオ機器を手軽に安価で作ることができます。

【CS8416_Bの主な使用】
入力サンプリング周波数:32kHz～192kHz
出力オーディオシリアル信号のフォーマット(ハードウェアモード時)
:24bit左寄せ(Left Justified)、24bit I2S、24bit 右寄せ(Right Justified)、AESダイレクト
制御方式:ハードウェアモード、ソフトウェアモード(I2CバスまたはSPIバス)
電源電圧:3.3V、5V(2電源)
キット説明書

販売価格：￥2,962-
